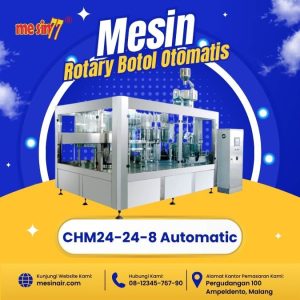

Mesin rotary botol otomatis model monoblok type CHM24-24-8 adalah sistem otomatis yang menggabungkan fungsi pencucian, pengisian, dan pembatasan menjadi satu unit terintegrasi. Ini beroperasi mulus dalam siklus berkelanjutan.

Dimulai dengan tahap pencucian botol, proses kemudian berlanjut ke pengisian dan penyegelan otomatis.

Mekanisme putar menggerakkan botol melalui setiap langkah, memastikan kecepatan transfer yang konsisten dan dapat diandalkan selama operasi.

Fitur Mesin Rotary Botol Otomatis Monoblok Type CHM24-24-8

Mesin Botol AMDK otomatis MESIN 77 CHM24-24-8 menggabungkan fungsi pencucian, pengisian, dan penyegelan botol dalam satu peralatan dan menawarkan beberapa keunggulan utama:

• Dibangun dari Food Grade Stainless Steel #304, ini sesuai dengan semua peraturan keamanan pangan terkait.
• Mesin ini melakukan urutan tiga operasi yang mulus dan sepenuhnya otomatis: mencuci, mengisi, dan menutup botol.
• Semua komponen bersumber sepenuhnya dari pasar terbuka, memastikan tidak ada bagian yang membawa tanda kode, nomor seri, atau pengidentifikasi yang tidak diungkapkan.
• Dirancang untuk integrasi tanpa batas ke dalam jalur produksi yang sepenuhnya otomatis, ia bekerja secara efisien bersama peralatan lain seperti Pengurai Botol, Printer Inkjet, Mesin Pelabelan, dan sistem Pembungkus Shrink.

Cara Kerja Unit

Mesin rotary botol otomatis monoblok CHM124-24-8 berfungsi melalui urutan operasi:

1. Awalnya, operator menempatkan botol kosong ke Air Blow Conveyor.
2. Botol-botol ini kemudian diangkut oleh mesin ke bagian pencucian, di mana setiap botol dibalik dan dibersihkan dengan semburan air bertekanan.
3. Setelah proses pencucian, sistem putar mengembalikan botol ke posisi tegak dan mengarahkannya ke area pengisian, di mana botol diisi ke volume yang ditentukan.
4. Setelah diisi, botol melanjutkan ke stasiun capping, di mana tutupnya pertama kali ditempatkan dalam orientasi acak sebelum mekanisme otomatis menyelaraskan dan dengan kuat menyegelnya ke bukaan botol.

Bila diuraikan dalam tahapan per unit kerja dapat dijelaskan sebagai berikut :

Unit Cuci

Kepala pembilasan, seluruhnya terbuat dari baja tahan karat 304, menggunakan teknik injeksi semprotan air yang menghemat air sekaligus memberikan efisiensi pembersihan yang unggul.

Untuk mengurangi risiko kerusakan botol selama pencucian, gripper dibuat dari baja tahan karat 304 dan dilengkapi dengan bantalan plastik. Selain itu, pompa cuci juga dibuat dari baja tahan karat 304.

Unit Pengisian

Dilengkapi dengan nosel presisi tinggi yang diatur oleh sinyal variabel PLC, stasiun pengisian memastikan pengisian yang akurat.

Sistem pengisian berbasis gravitasi memberikan aliran cairan yang stabil dan seragam.

Semua komponen yang bersentuhan dengan cairan, termasuk tangki, terbuat dari baja tahan karat 304 yang dipoles halus untuk memudahkan perawatan dan pembersihan. Sistem ini dirancang untuk menghentikan proses pengisian jika tidak ada botol.

Unit Penutupan

Mekanisme capping memiliki kepala elektromagnetik dengan fungsi pelepasan beban untuk meminimalkan kemungkinan kerusakan botol selama penyegelan.

Seluruh rakitan dibangun dari 304 stainless steel.

Jika tidak ada botol yang terdeteksi atau jika botol kosong, mesin secara otomatis menghentikan operasi penutup.

Video Unit Mesin Rotary Botol Otomatis CHM24-24-8

Spesifikasi

Komponen Utama Dalam Mesin

PLC : Mitsubishi FX Series (Japan PLC)

HMI : Weinview / Delta (Taiwan PLC)

Relay / Contact : Schneider (France) / Omron (Japan)
