Mesin botol AMDK model rotary monoblok adalah unit otomatis yang mengintegrasikan pencucian, pengisian, dan pembatasan menjadi satu unit kohesif. Perangkat ini berfungsi dengan lancar dalam rangkaian terhubung.

Prosesnya dimulai dengan pencucian botol, diikuti dengan pengisian dan penutupan otomatis.

Mekanisme putar mengangkut botol dari satu fase ke fase berikutnya, mempertahankan kecepatan transfer yang stabil dan dapat diandalkan.

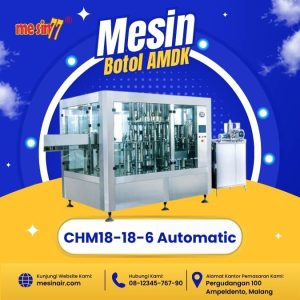

Fitur Mesin Botol AMDK Rotary Monoblok Type CHM18-18-6

Mesin Botol AMDK otomatis merek MESIN 77 model CHM18-18-6 mengintegrasikan pencucian, pengisian, dan penyegelan botol ke dalam satu perangkat dan menawarkan beberapa fitur penting:

• Terbuat dari food grade Stainless Steel #304, memenuhi semua standar keamanan pangan yang relevan.
• Peralatan ini melakukan proses tiga langkah otomatis yang mulus yang meliputi mencuci, mengisi, dan menutup botol.
• Setiap bagian yang digunakan berasal sepenuhnya dari pasar terbuka, tanpa komponen yang mengandung tanda kode, nomor seri, atau identifikasi tersembunyi.
• Direkayasa untuk penggabungan langsung ke dalam jalur produksi yang sepenuhnya otomatis, ia beroperasi dengan mulus bersama mesin lain seperti Pengurai Botol, Printer Inkjet, Mesin Pelabelan, dan unit Pembungkus Shrink.

Cara Kerja Unit

Mesin botol amdk otomatis monoblock putar CHM18-18-6 beroperasi melalui langkah-langkah berikut:

1. Pertama, operator menempatkan botol kosong ke Air Blow Conveyor.
2. Mesin kemudian memindahkan botol-botol ini ke area cuci, di mana setiap botol dibalik dan disemprot dengan air bertekanan untuk dibersihkan.
3. Setelah dicuci, mekanisme putar memutar botol tegak dan memandu ke stasiun pengisian, di mana botol diisi ke volume yang diperlukan.
4. Setelah pengisian, botol dibawa ke stasiun capping, di mana tutup awalnya diposisikan secara acak sebelum sistem otomatis menyelaraskan dan menyegelnya dengan aman ke bukaan botol.

Bila diuraikan dalam tahapan per unit kerja dapat dijelaskan sebagai berikut :

Unit Cuci

Kepala pembilasan, seluruhnya terbuat dari baja tahan karat 304, menggunakan metode injeksi semprotan air yang menghemat air sekaligus memberikan kinerja pembersihan yang sangat baik.

Untuk meminimalkan kerusakan botol selama pencucian, gripper dibuat dari baja tahan karat 304 dan dilengkapi dengan bantalan plastik. Selain itu, pompa cuci juga terbuat dari baja tahan karat 304.

Unit Pengisian

Stasiun pengisian memiliki nosel presisi tinggi yang dikendalikan oleh sinyal variabel PLC, memastikan akurasi pengisian yang tepat.

Mekanisme pengisian daya gravitasi memberikan aliran cairan yang konsisten dan stabil.

Setiap bagian yang bersentuhan dengan cairan, termasuk tangki, terdiri dari baja tahan karat 304 yang dipoles halus untuk memudahkan pembersihan. Sistem ini dirancang untuk mencegah pengisian ketika tidak ada botol.

Unit Penutupan

Mekanisme capping menggunakan kepala elektromagnetik dengan fitur pelepasan beban untuk mengurangi risiko kerusakan botol selama penutupan.

Seluruh rakitan dibuat dari 304 stainless steel.

Mesin menghentikan proses penutupan secara otomatis jika tidak ada botol yang terdeteksi atau jika botol kosong.

Video Unit Mesin Botol AMDK Otomatis Rotary Monoblok CHM18-18-6

Spesifikasi

Komponen Utama Dalam Mesin

PLC : Mitsubishi FX Series (Japan PLC)

HMI : Weinview / Delta (Taiwan PLC)

Relay / Contact : Schneider (France) / Omron (Japan)
